Для того, что бы правильно выбрать автоматику на распашные ворота необходимо знать несколько вещей:
Ширина каждой створки. Обычно они одинаковые, но бывают и исключения.
Высота створки. Стандартная высота створки это 1.8 - 2.5 метра. Если высота ворот превышает 3.5 метра, а полотно полностью зашито, то самым правильным вариантом будет установить 2 комплекта приводов - один сверху, второй снизу.
Вес створки. Если вы не знаете вес ворот, то можете просто сообщить нам размер и материал зашивки.
Этих параметров будет достаточно, чтоб мы помогли вам выбрать автоматику для распашных ворот на любом бытовом объекте. На промышленных объектах необходимо еще уточнить примерное количество циклов открытий-закрытий ворот в день.

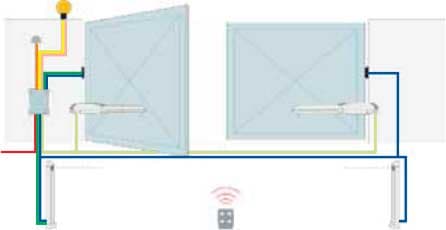

Ниже приведена схема разводки и рекомендуемое сечение кабелей для установки приводов под распашные ворота. Обратите внимание, что на схеме показан монтаж автоматики со всеми дополнительными устройствами:
2 пары фотоэлементов;
сигнальная лампа;
ключ-выключатель;
антенна.
Для базовой комплектации автоматики на распашные ворота необходимы только провода питания блока и питания приводов. Даже полный, бытовой комплект приводов обычно содержит сигнальную лампу, со встроенной антенной и только 1 пару фотоэлементов, которые устанавливаются непосредственно в проеме.
3 x 1.5 мм² - кабель питания;
4 х 1.5 мм² - подводка питания под каждый привод;
2 х 0.5 мм² - кабель для фотоэлементов TX/BlueBus;
4 х 0.5 мм² - кабель для фотоэлементов RX;
4 х 1.0 мм² - ключ-выключатель или клавишный переключатель;
2 х 0.75 мм² - сигнальная лампа;
Rg58 - антенна.
