Як встановити автоматику на розпашні ворота своїми руками — покрокова інструкція 2026
Встановлення лінійного приводу на розпашні ворота
Встановлення автоматики на розпашні ворота — це реальне завдання для досвідченого господаря, якщо чітко дотримуватися технології. Помилки при самостійному монтажі, однак, коштують дорого: від поламаного привода до травм під час руху полотна. Ця покрокова інструкція охоплює весь процес — від підбору обладнання до першого тест-запуску — і заснована на вимогах стандартів EN 12453 та EN 12604, яких дотримуються офіційні монтажники.
Якщо Вам потрібна якісна автоматика для розпашних воріт від перевірених брендів, ми пропонуємо повний асортимент автоматики для воріт з доставкою по Україні та підтримкою після монтажу.
Що знадобиться для встановлення автоматики
Перш ніж розпочати монтаж автоматики на розпашні ворота своїми руками, підготуйте інструменти та матеріали. Нестача будь-якого елемента зупинить роботу на півдорозі.
Інструменти
- Зварювальний апарат (або дриль з ударним режимом + анкерні болти M10-M12, якщо зварювання недоступне)
- Рулетка та будівельний рівень
- Кутова шліфмашина (болгарка)
- Набір шестигранних ключів (зазвичай 4, 5, 6 мм)
- Хрестова та пласка викрутки
- Мультиметр (для перевірки фаз та заземлення)
- Перфоратор + буры по бетону (для кріплення блоку керування та кабельних тримачів)
- Стяжки для кабелів та гофрована захисна труба (ПВХ або металева, діаметр 20 мм)
Кабелі та матеріали
| Призначення | Тип кабелю | Мінімальний переріз |
|---|---|---|
| Живлення (220 В) | ВВГ або NYM | 2×1,5 мм² |
| Підключення аксесуарів (фотоелементи, лампа) | Екранований багатожильний | 4×0,5 мм² |
| Заземлення | Жовто-зелений провід | 1,5 мм² (окремо від фазного) |
| Підключення моторів (якщо без роз'ємів) | ВВГ | 3×1,5 мм² |
- Анкерні болти M10 або M12 (якщо монтаж без зварювання)
- Пластини підсилення (монтажні пластини з комплекту) або листовий метал 4-6 мм
- Бетонні дюбелі для кріплення кабелів
- Клемна колодка або гільзи для з'єднань
Яку автоматику вибрати для розпашних воріт
Перш ніж починати монтаж автоматики на розпашні ворота, потрібно вибрати тип та модель приводу. Два основних типи — штокові (лінійні) та важільні (шарнірні) — мають принципово різну геометрію встановлення.
Штоковий (лінійний) привід
Лінійний привід — найпоширений тип для приватних будинків. Привід кріпиться до стовпа і штоком штовхає полотно. Простий монтаж, невисока ціна, широкий модельний ряд.
Обмеження: ворота мають відкриватися назовні (від двору) або всередину, але між стовпом та полотном має бути достатній кут для роботи штока. Зазвичай підходить для воріт до 500 кг на полотно.
FAAC S418 — наш основний рекомендований вибір для штокової автоматики. Привід виробництва FAAC (Італія), на який ми є офіційним дилером. Вантажопідйомність до 250 кг на полотно, вбудований блок керування, підтримка радіоканалу 433 МГц. Продуктивний у діапазоні температур від -20 до +55 °С.
Came ATI 3000 / ATI 5000 — італійська альтернатива для воріт до 300 кг (ATI 3000) і до 800 кг (ATI 5000). Надійна механіка з понад 30-річним досвідом виробника. Підходить для інтенсивного комерційного використання.
Nice Toona — оптимальний вибір у середньому ціновому сегменті. Залежно від моделі витримує від 400 до 500 кг на полотно. Компактний дизайн, зручне програмування.
Важільний (шарнірний) привід
Важільна автоматика монтується на стовп зверху чи знизу. Підходить, коли ворота відкриваються всередину двору, або коли лінійний привід геометрично не вписується. Зазвичай дорожче та складніше у монтажі.
Критерії вибору
| Параметр | Що врахувати |
|---|---|
| Вага полотна | Зважте одне полотно та додайте 20% запасу |
| Довжина полотна | Понад 3 м — обирайте важільний або підсилений лінійний |
| Частота використань | До 20 циклів/добу — побутова автоматика; понад 20 — комерційна |
| Розташування воріт | Відкривання назовні чи всередину — впливає на тип та геометрію монтажу |
| Ворота понад 400 кг | Потребують спеціалізованої серії або консультації спеціаліста |
Переглянути повний асортимент та ціни: автоматика для розпашних воріт.
Підготовка воріт до встановлення
Встановлення автоматики на ворота, що погано рухаються або мають слабкі стовпи — гарантований ремонт за рік. Перевірте ці пункти ДО покупки обладнання:
- Вільний хід полотен. Відчиніть і зачиніть кожне полотно вручну. Вони мають рухатися без зусиль, не клинити та не труться об землю чи стовпи.
- Зазор від землі. Мінімальний зазор між нижнім краєм полотна та землею — 30-50 мм. Менший зазор — привід буде постійно спрацьовувати на реверс від нерівностей.
- Петлі (завіси). Провисання, люфт або іржа на петлях неприпустимі. Петлі мають бути жорсткими та не мати горизонтального люфту. При необхідності — замініть або підваріть.
- Стовпи. Натисніть на верх стовпа горизонтально. Стовп не повинен хитатися. Залізобетонний або металевий стовп, заглиблений не менше ніж на 1,2 м у ґрунт з бетонуванням, — обов'язкова умова. Слабкий стовп зруйнується від постійних навантажень приводу.
- Геометрія воріт. Замкнені полотна мають щільно стикатися по центру без перекосів. Перекіс більше 5 мм — виправте петлі або засув до встановлення автоматики.
Крок 1. Розмітка точок кріплення кронштейнів
Точна розмітка — ключ до правильної геометрії роботи приводу. Помилка на 1-2 см тут призводить до того, що привід або не дотягує полотно до кінця, або перевантажується в закритому положенні.
Три базових розміри
Більшість виробників позначають їх літерами A, B, C у монтажній схемі:
- A — відстань від осі петлі (завіси) до точки кріплення кронштейна на стовпі. Визначається з таблиці в інструкції конкретної моделі залежно від довжини полотна.
- B — відстань від осі петлі до точки кріплення кронштейна на полотні. Також визначається з таблиці.
- C — висота кріплення кронштейна на стовпі від рівня землі (зазвичай 250-400 мм для лінійних приводів).
Порядок розмітки
- Встановіть ворота у повністю зачинене положення.
- Відміряйте розмір A від осі петлі вздовж стовпа та накресліть горизонтальну лінію на висоті C.
- Відміряйте розмір B від осі петлі вздовж полотна.
- Перевірте: при відкриванні ворота приводу не повинні впиратися в стовп або землю на протязі всього ходу. Зробіть пробну перевірку — прикладіть привід до розмічених точок вручну та повільно відчиніть ворота.
Порада: Монтажні схеми з таблицями розмірів A/B завжди є у комплекті до приводу. Для FAAC S418 — це Таблиця 1 в інструкції (розділ «Розміри встановлення»). Не ігноруйте ці таблиці — вони розраховані геометрично для кожного типорозміру.
Крок 2. Монтаж кронштейнів на стовпи та полотна
Кронштейни — це точки кріплення, через які всі зусилля приводу передаються на конструкцію воріт. Слабкий кронштейн = зруйнована механіка через рік.
Варіант 1: Зварювання (рекомендовано для металевих конструкцій)
Зварний шов надає максимальну жорсткість. Приварюйте кронштейни (монтажні пластини з комплекту) до металевого стовпа та до полотна у розмічених точках. Шов — суцільний, без переривань. Після зварювання — зачистіть та покрийте антикорозійним ґрунтом.
Варіант 2: Анкерні болти (для бетонних/цегляних стовпів)
Просвердліть отвори під анкери M10 або M12 перфоратором з бурою по бетону. Глибина отвору — відповідно до анкера (зазвичай 80-100 мм). Вставте анкери, затягніть монтажну пластину ключем із моментом затяжки 25-30 Нм. Використовуйте не менше 2 анкерів на кронштейн.
Важливо: Якщо стовп порожнистий (профільна труба), підваріть зсередини або зовні підсилювальну пластину з листового металу товщиною 4-6 мм перед кріпленням кронштейна. Без пластини профільна труба може прогнутися під навантаженням.
Крок 3. Встановлення приводів
Коли кронштейни надійно закріплені, встановлюйте самі приводи:
- Приєднайте задній шарнір привода до кронштейна на стовпі. Шплінт або стопорна шайба — обов'язкові, не пропускайте їх.
- Виставте ворота у повністю зачинене положення.
- Приєднайте передній шарнір (кінець штока) до кронштейна на полотні. Шток повинен бути повністю втягнутий або близько до крайнього втягнутого положення — залежно від інструкції моделі.
- Перевірте вісь обертання: обидва шарніри повинні лежати в одній горизонтальній площині. Перекіс у вертикальній площині призводить до бокового навантаження та передчасного зносу.
- Відрегулюйте довжину штока вручну (не вмикаючи живлення!) так, щоб при повному відкриванні кут між штоком та полотном був у допустимому діапазоні згідно з інструкцією (зазвичай 90-130°).
Крок 4. Електричне підключення
Електрика — найвідповідальніший етап. Помилки тут ведуть або до відмови системи, або до пожежі.
Розміщення блоку керування
Встановіть блок керування на висоті 1-1,5 м від рівня землі. Обов'язковий захисний щиток або корпус з класом захисту IP54 і вище — блок має бути захищений від дощу та пилу.
Прокладання кабелів
- Усі зовнішні кабелі прокладайте в гофрованій захисній трубі ПВХ або металевій. Кабель без захисту — порушення монтажних вимог та потенційна небезпека.
- Кабелі вздовж стовпів та воріт фіксуйте стяжками або кліпсами кожні 30-40 см.
- Підземні кабелі (якщо є) — у жорсткій ПВХ або гофрованій трубі, на глибині не менше 0,5 м.
- Кабель живлення (220 В): ВВГ 2×1,5 мм² — мінімум. При відстані понад 20 м від щитка — 2×2,5 мм².
- Кабель до фотоелементів та лампи: екранований 4×0,5 мм².
Заземлення — обов'язкове
Клас I захисту від ураження електричним струмом є обов'язковим для всіх компонентів: блоку керування, приводів, металевих конструкцій воріт. Жовто-зелений провід підключіть до клеми PE блоку керування та з'єднайте з контуром заземлення будинку. Незаземлена автоматика — пряма небезпека для здоров'я.

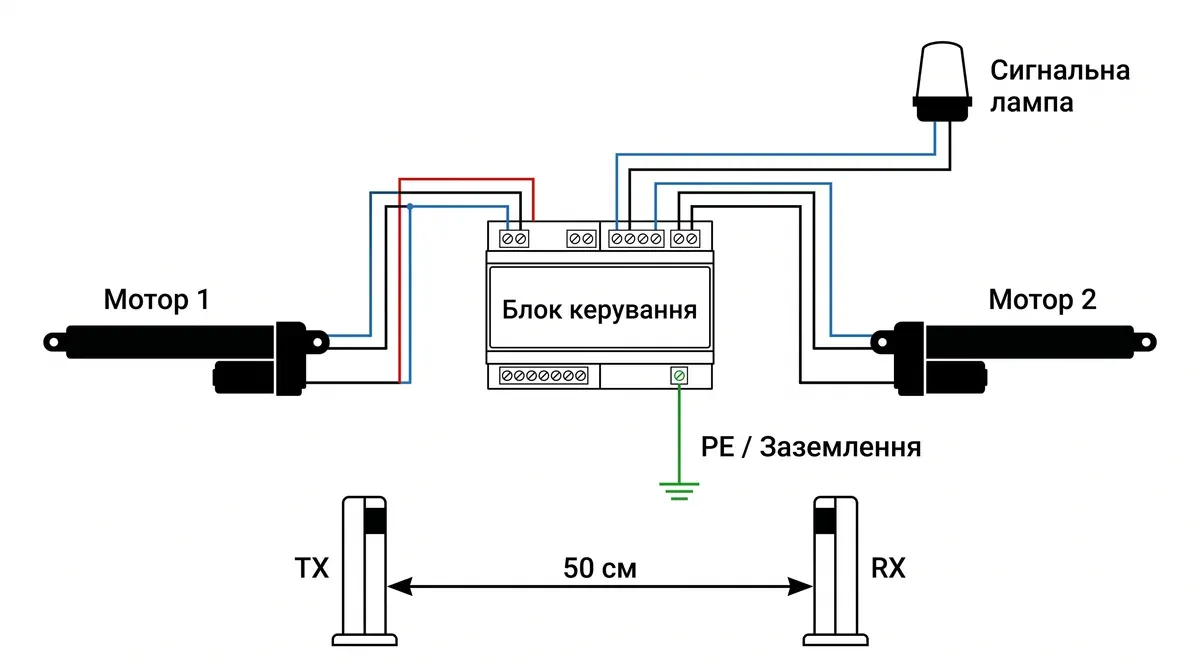

Схема підключення (загальна логіка)
220В (фаза + нуль + PE) → Автомат захисту (6А) → Блок керування
├── Мотор 1 (3 дроти: фаза, нуль, PE)
├── Мотор 2 (3 дроти: фаза, нуль, PE)
├── Фотоелементи TX (живлення + сигнал)
├── Фотоелементи RX (живлення + сигнал)
└── Сигнальна лампа (живлення)
Конкретне розпінування клем залежить від виробника. Завжди дотримуйтесь схеми, наведеної у посібнику з монтажу:
- FAAC S418: Підключення моторів до клем M1/M2, фотоелементи до клем FSW/OPEN
- Came ATI: Клеми STOP для захисних пристроїв, OPEN/CLOSE для команд
- Nice Toona: Клеми STOP, FSW, OPEN відповідно до схеми у посібнику
Якщо Ви не впевнені у правильності підключення — не вмикайте живлення і зверніться до монтажника.
Крок 5. Встановлення фотоелементів та сигнальної лампи
Фотоелементи (сенсори безпеки) — обов'язковий елемент безпеки відповідно до стандарту EN 12453.
Висота встановлення
Фотоелементи встановлюються на висоті 40-60 см від рівня землі — саме в цьому діапазоні вимагає стандарт EN 12453 для автоматики воріт. На практиці найчастіше монтують на 50 см: ця висота забезпечує спрацювання на людину (включаючи дитину) та більшість транспортних засобів.
Передавач (TX) — з одного боку прольоту, приймач (RX) — з іншого. Оптична вісь повинна проходити суворо горизонтально. Для вирівнювання використовуйте рівень або лазерний вимірювач.
Юстування (налаштування оптичної осі)
- Увімкніть живлення після підключення кабелів.
- Зверніться до індикаторів: передавач TX постійно світиться, приймач RX блимає або змінює колір, якщо промінь не попадає. Деталі — в інструкції до Вашої моделі фотоелемента.
- Повертайте TX/RX навколо осі монтажу поступово, поки RX не зафіксує стійкий сигнал (постійне світіння або відповідний індикатор).
- Перевірте: перекрийте промінь рукою — блок керування повинен зупинити або реверсувати ворота.
Сигнальна лампа
Сигнальна лампа (мигалка) є обов'язковою для воріт масою понад 50 кг або з частотою циклів понад 20 за добу. Вона попереджає людей у зоні дії воріт. Монтується зверху на стовпі або над прольотом на висоті, добре помітній з обох боків. Підключається до відповідних клем блоку керування (зазвичай позначені «LAMP» або «FL»).
Крок 6. Програмування пультів
Після завершення монтажу та підключення необхідно записати пульти керування до приймача блоку керування.
Загальна процедура
- Увімкніть живлення блоку керування.
- Утримуйте кнопку програмування (LEARN / PROG) на приймачі 2-3 секунди, поки не заблимає або не засвітиться LED-індикатор.
- Протягом 10 секунд натисніть потрібну кнопку на пульті. LED підтвердить запис — зазвичай подвійним спалахом або тривалим світінням.
- Перевірте: натисніть записану кнопку пульта — ворота мають відреагувати.
Для конкретних моделей
FAAC XT4 433 SLH / XT2 433 SLH: Кнопка PROG на блоці керування або приймачі утримується 2 с → LED блимає → натисніть потрібну кнопку пульта → LED підтверджує 2 спалахами. До одного приймача можна записати до 32 пультів серії XT.
Came Top-Evo: Натисніть P1 на борту блоку керування, утримуйте до першого звукового сигналу. Потім натисніть кнопку 1 на пульті Top-Evo. Два звукових сигнали = запис підтверджено. Функція автодіагностики блоку автоматично перевіряє сигнал.
Nice ON2E / ON4E: Увійдіть у режим програмування через меню блоку керування (залежно від версії — кнопка SET або програмна команда). Натисніть кнопку пульта 1 раз — синхронізація відбувається автоматично за технологією O-Code. LED на приймачі підтверджує успішний запис.
Порада: Запишіть принаймні 2 пульти одразу — один основний, один запасний. Зберігайте запасний у захищеному місці.
Крок 7. Налаштування кінцевих вимикачів та сили реверсу
Кінцеві вимикачі визначають, де привід зупиняється у відкритому та закритому положеннях. Сила реверсу — чутливість до перешкод.
Механічні кінцеві вимикачі
У більшості лінійних приводів механічні обмежувачі вбудовані та налаштовуються регулювальними гвинтами або кулачками. Принцип: гвинт ВІДКРИТО визначає кут максимального відкривання, гвинт ЗАКРИТО — положення повного замикання.
- Приведіть ворота у повністю відкрите положення вручну.
- Затягуйте/відпускайте гвинт ВІДКРИТО до тих пір, поки в цьому положенні не спрацьовує мікровимикач (чути клацання або LED гасне).
- Закрийте ворота та аналогічно налаштуйте гвинт ЗАКРИТО.
Електронні кінцеві вимикачі (у сучасних моделях)
Деякі моделі (наприклад, Nice Toona, FAAC S418 з новими контролерами) підтримують автонавчання кінців ходу: ворота автоматично проходять повний цикл відкрито-закрито при першому запуску, контролер запам'ятовує крайні точки. Процедура описана в посібнику з програмування.
Сила реверсу (антизадавлювання)
Відповідно до EN 12453, ворота зобов'язані реверсувати при контакті з перешкодою, що чинить опір понад 20 Н (приблизно 2 кг зусилля). Це захищає від затискання людини або тварини.
Налаштування чутливості реверсу — потенціометр або цифровий параметр у меню блоку керування (зазвичай позначений «FORCE» або «SENSITIVITA»). Починайте з мінімального значення та збільшуйте поступово, перевіряючи функцію реверсу після кожного кроку.
Крок 8. Тестування та запуск
Перед тим, як вважати монтаж завершеним, проведіть обов'язкове тестування. Цей крок передбачений стандартом EN 12604.
Програма тестування
1. Ходові тести (мінімум 5 повних циклів): Відкрийте та закрийте ворота 5 разів поспіль. Спостерігайте: чи рівномірно рухаються полотна, чи немає ривків, вібрацій, підозрілих звуків. Ворота повинні зупинятися точно в кінцевих положеннях.
2. Тест фотоелементів: Під час руху воріт перекрийте промінь фотоелемента об'єктом діаметром 50 мм (наприклад, гілкою або трубкою). Ворота повинні негайно зупинитися або реверсувати. Якщо ні — перевірте підключення та чутливість фотоелементів.
3. Тест сили реверсу: Покладіть дерев'яний брусок висотою 50 мм під полотно у зоні закривання. Відправте ворота на закривання. Вони повинні зупинитися та реверсувати при контакті з перешкодою, не долаючи її силою. Це вимога EN 12453.
4. Тест ручного розблокування (EN 12604): Кожна система автоматики зобов'язана мати ручний аварійний розблокувальний механізм — на випадок відключення електрики. Знайдіть засіб розблокування (зазвичай трос або ключ, описано в розділі «Аварійне розблокування» посібника) та переконайтеся, що ворота можна відкрити вручну без зусиль.
5. Тест сигнальної лампи: Перевірте, що лампа починає мигати за 3-5 секунд до початку руху воріт (якщо така функція підтримується моделлю).
Якщо всі тести пройдено успішно — монтаж завершено. Збережіть усі посібники з монтажу та програмування в доступному місці. Детальніше про подальше налаштування читайте у нашій статті про налаштування автоматичних воріт.
Типові помилки при самостійному встановленні
Навіть досвідчені майстри допускають ці помилки при монтажі автоматики на розпашні ворота своїми руками:
1. Відсутнє заземлення Найчастіша та найнебезпечніша помилка. Усі металеві компоненти та блок керування ПОВИННІ бути заземлені. Без заземлення — ризик ураження електричним струмом при несправності.
2. Неправильна висота фотоелементів Фотоелементи на висоті 10-20 см (як часто роблять «на очок») — недостатньо для виявлення дитини. Стандарт EN 12453 вимагає 40-60 см.
3. Занадто тонкий кабель живлення Кабель 2×0,75 мм² для живлення мотора — критична помилка. Перегрів, падіння напруги, передчасний вихід блоку керування з ладу. Мінімум — 2×1,5 мм².
4. Кабелі без захисної гофри Відкриті кабелі на вулиці ушкоджуються ультрафіолетом та механічно за 1-2 роки. Обов'язково гофра або кабельний канал.
5. Немає ручного розблокування або воно заблоковане При відключенні світла — ворота стають пасткою. Перевірте, що аварійне розблокування завжди доступне та працює.
6. Слабкі стовпи або петлі Автоматика посилює навантаження на конструкцію. Стовп, що трохи хитається вручну, через рік упаде разом з приводом.
7. Ігнорування розмірів A/B з монтажної схеми Виміри «на вічко» призводять до того, що привід не дотягує ворота або перевантажується в крайньому положенні.
Коли варто викликати спеціаліста
Самостійне встановлення автоматики — реальний варіант для досвідченого господаря. Але є ситуації, де краще довірити роботу професіоналам:
- Ворота масою понад 400 кг на полотно — потребують промислової автоматики та розрахунку навантажень.
- Вітрова зона або відкрита місцевість — сильний вітер на великих полотнах потребує врахування додаткових навантажень при виборі приводу та кріплень.
- Складна логіка управління — інтеграція з домофоном, СКУД, розумним будинком, декількома парами воріт.
- Збереження гарантії виробника — деякі виробники вимагають монтаж сертифікованим партнером для збереження гарантії.
- Немає зварювального обладнання — якщо конструкція потребує зварювання, але такого обладнання немає, монтаж анкерами може бути недостатнім.
