Консольные откатные ворота, конструкция

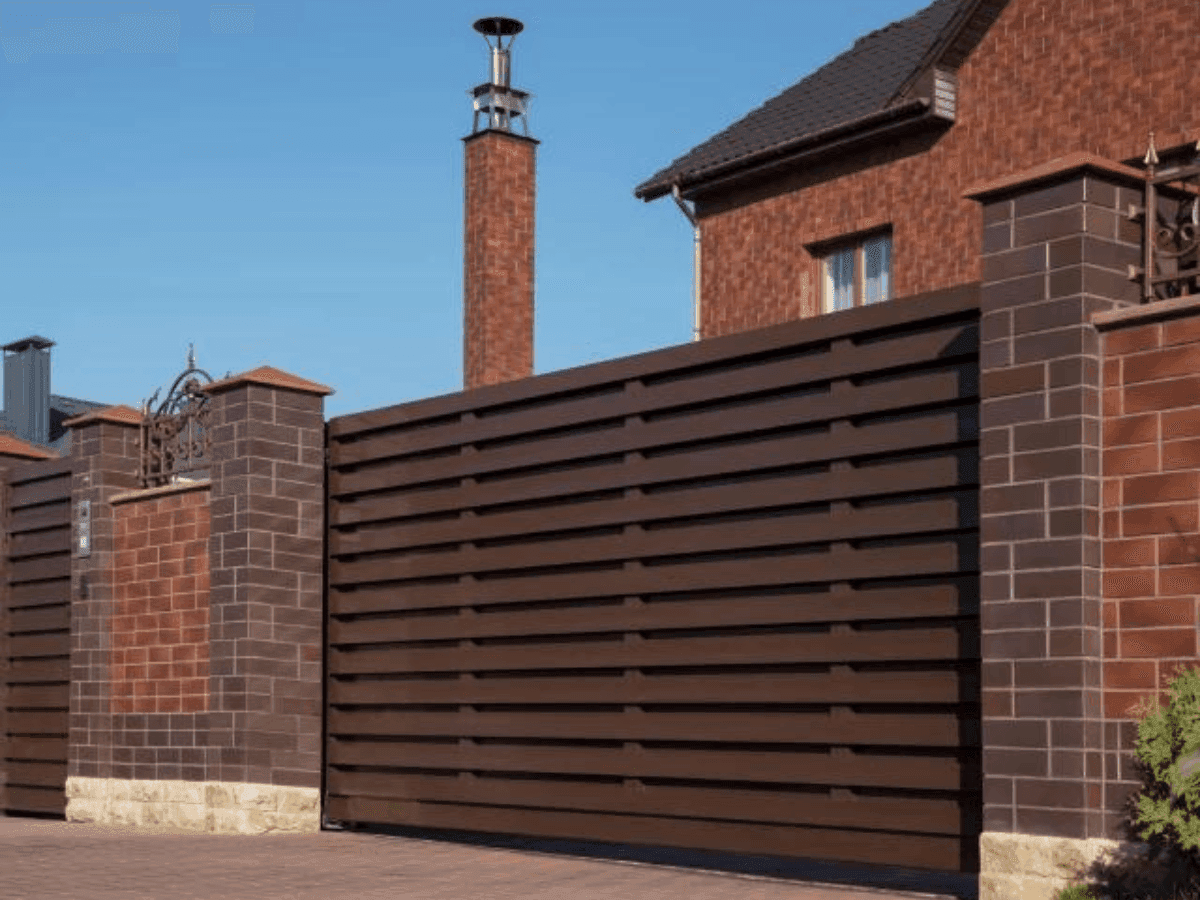

Конструкция современных ворот откатного типа подразумевает отсутствие направляющих внизу или вверху, в отличи от устаревших моделей сдвижных ворот для которых были необходимы ролики которые двигались по земле или забетонированному швеллеру. Рассмотрим схему установленных современных откатных консольных ворот.
Отметим следующие моменты:
Полностью навесная конструкция – это обеспечивает универсальность, такие откатные ворота не требуют дополнительного обслуживания даже в плохих погодных условиях;

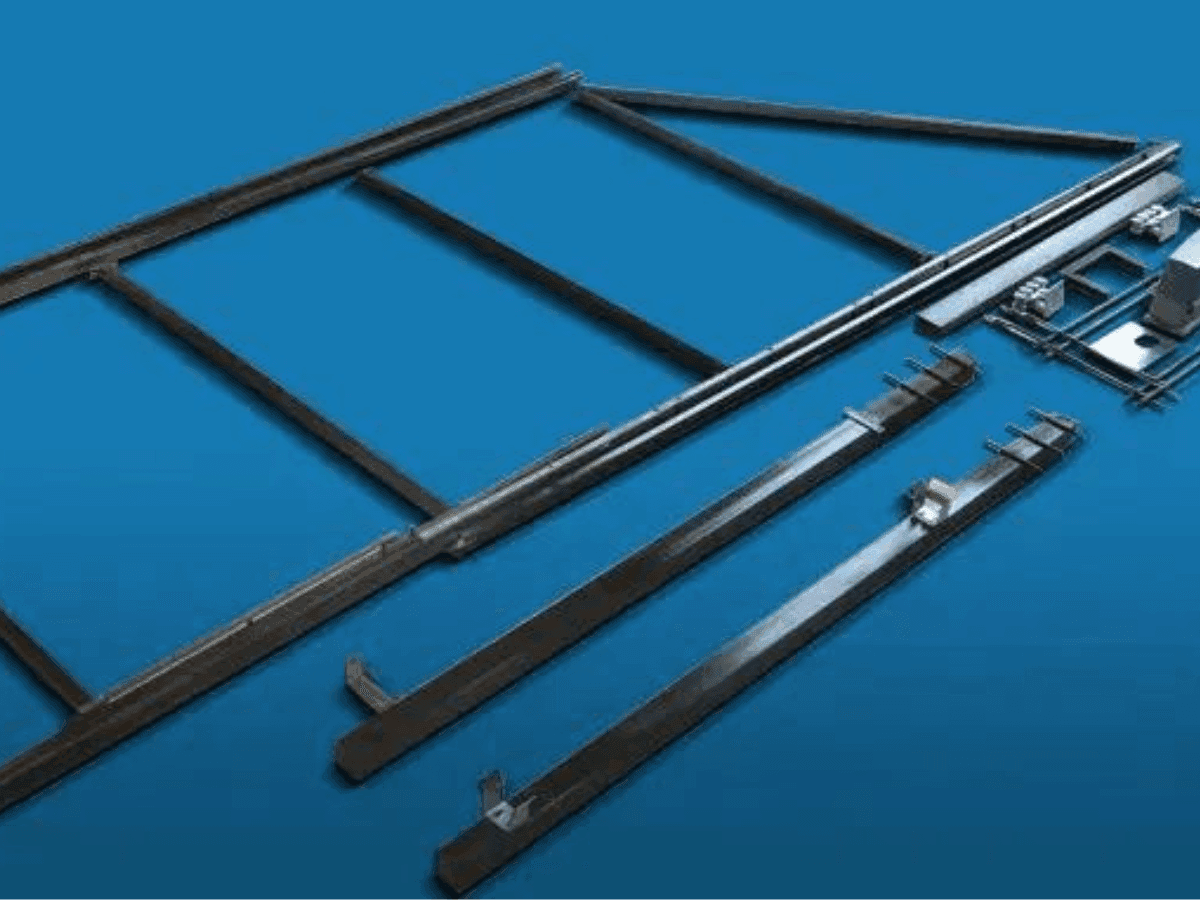

Справа от проема можно увидеть забетонированную «подушку», которая принимает на себя все нагрузки. Соответственно бетонные работы должны быть выполнены качество. От себя добавим, что выполнить их весьма просто даже самостоятельно, если не относиться к делу халатно;

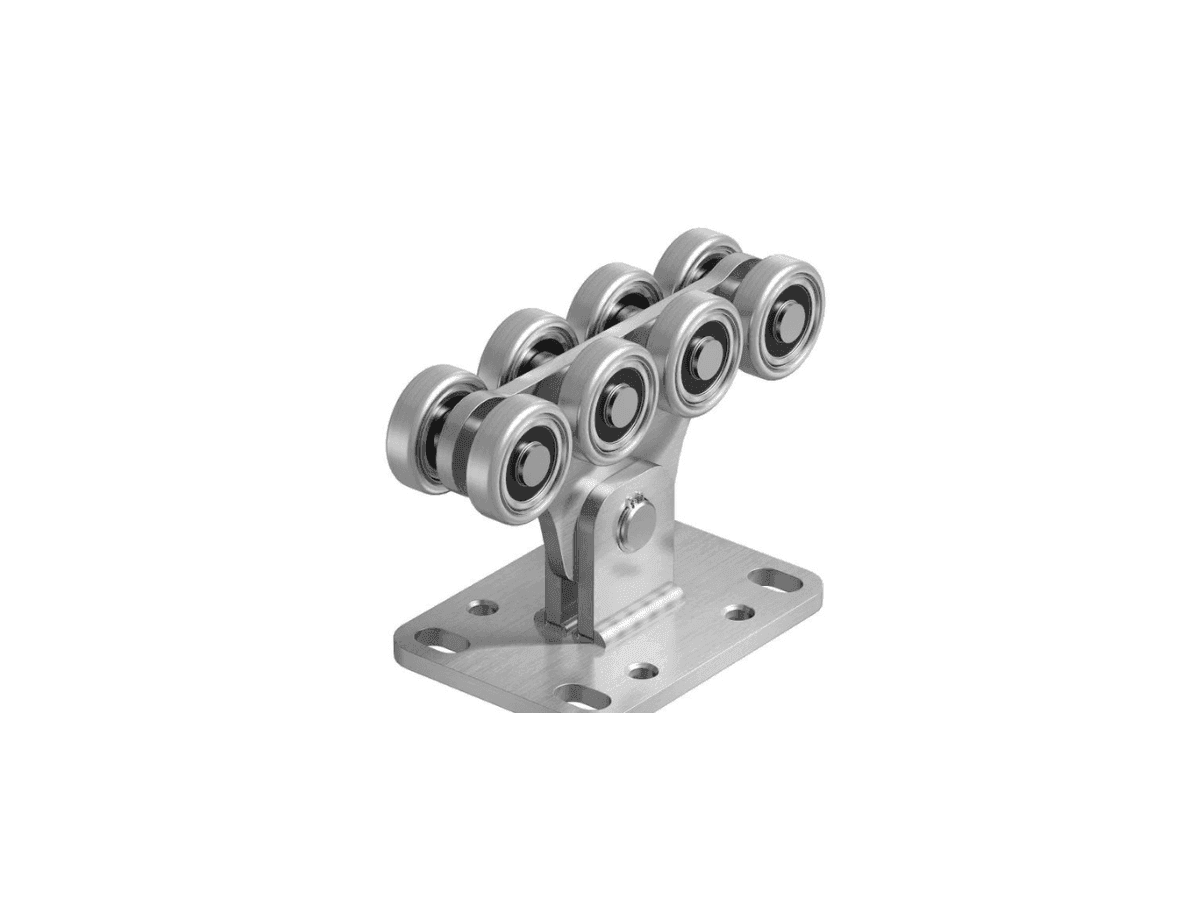

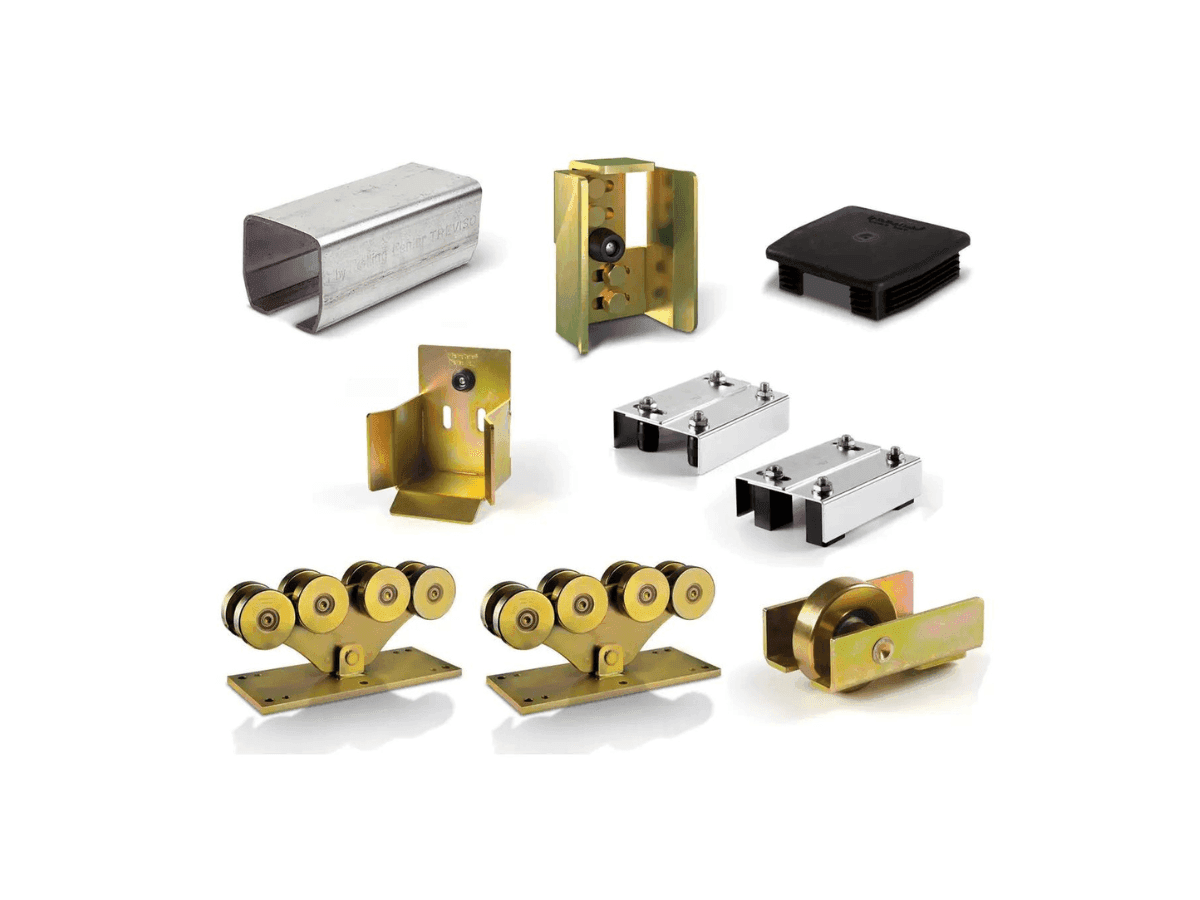

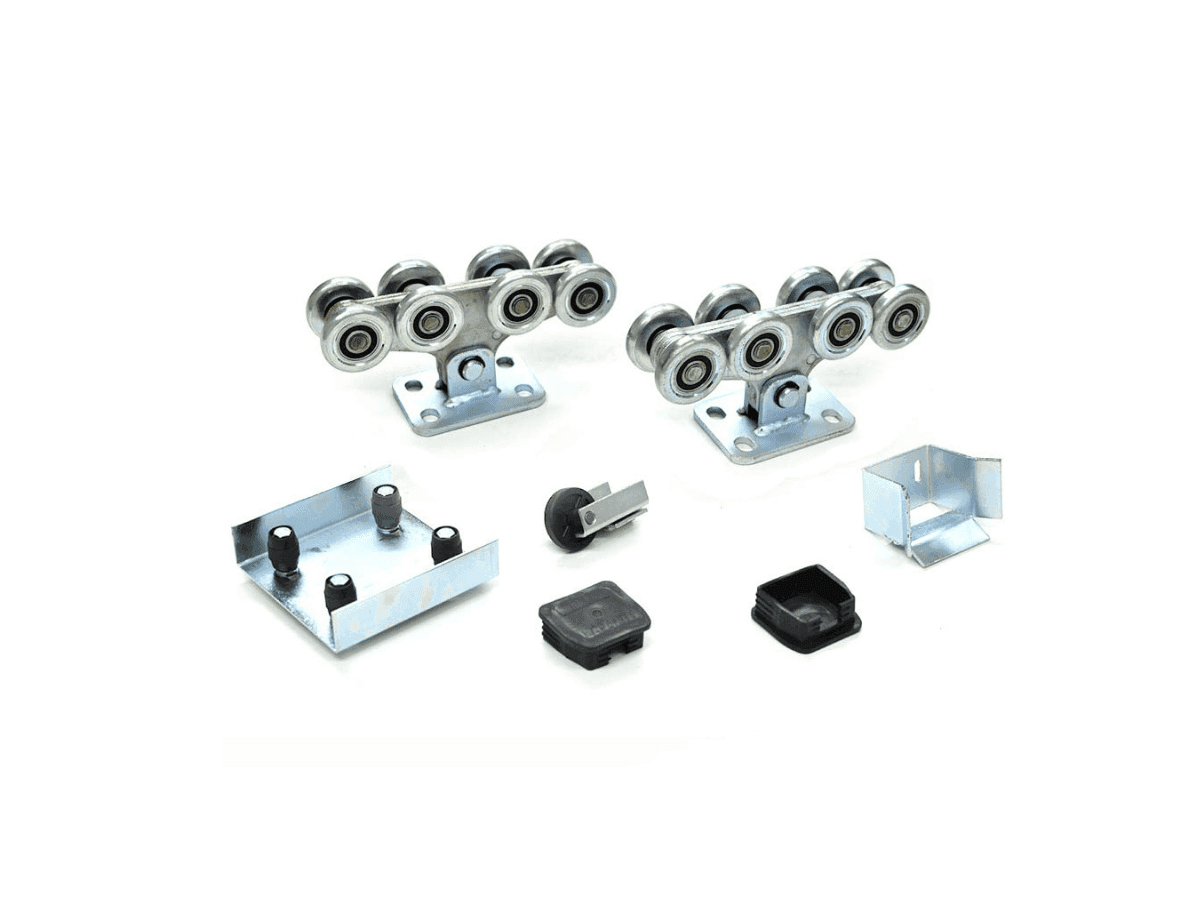

Верхней частью бетонной подушки является швеллер, на котором закрепляются роликовые тележки или регулировочные пластины, в зависимости от выбранной фурнитуры;
В закрытом положении консольные откатные ворота зафиксированы в улавливателях, что снимает нагрузку с бетонного основания, придает дополнительную жесткость и снимает часть ветровой нагрузки;
Для установки автоматики на откатные ворота необходимо закрепить на консольной балке зубчатую рейку и установить привод рядом. То есть процесс автоматизации ворот легко произвести в любое время, стоит задумать только о прокладке кабелей или гофра через бетонную подушку.
